一、總 則
1.1 為了貫徹國家節能政策及民用建筑節能設計標準（采暖居住建筑部分），保證外墻外保溫工程質量，特制定本規程。1.2 本規程適用以聚苯乙烯泡沫塑料為保溫材料，耐堿玻纖網格布復合（薄型）聚合物砂漿作面層的多層及中高層民用建筑外墻外保溫的施工和驗收。
1.3 以聚苯乙烯泡沫塑料板為保溫材料，耐堿玻纖網格布復合聚合物水泥砂漿為面層的同類外保溫做法可參照?qǐng)?zhí)行本規程。
1.4 除采用本規程注明的配套材料外，尚可采用效能相同的而且通過部或省（市）級鑒定并經實踐證明其確實可行的其他配套材料。
1.5 除遵守本規程外，尚應遵守國家現行關標準的規定。
朝欽擠塑板
二、施 工 準 備
2.1 材 料

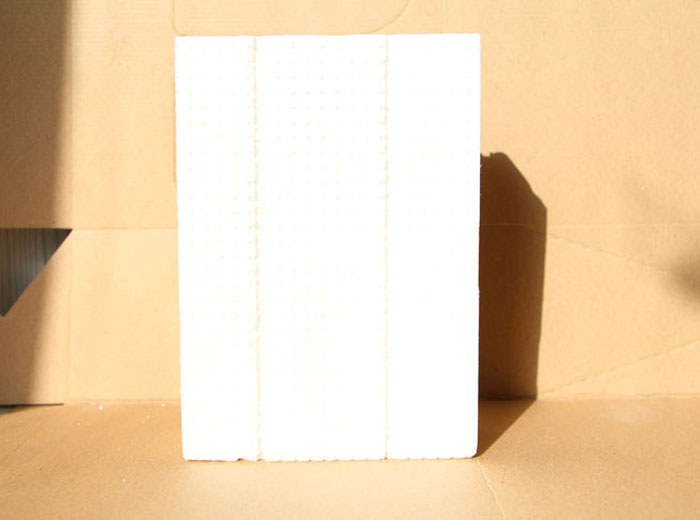

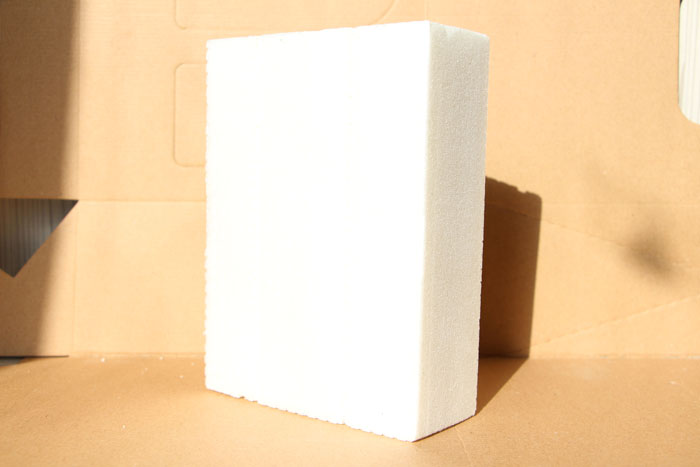

2.1.1、聚苯乙烯泡沫塑料板（以下簡稱聚苯板）：應符合《隔熱用聚苯乙烯泡沫塑料》（GB10801-89）標準中ZR阻燃型第一類的要求（見表1）。板厚應根據節能設計要求確定，一般為40-50mm。表1 聚苯板技術要求
表觀密度(kg/m3) 18-22
導熱系數(W/m.k) ≤0.041
吸水率%（v/v） ≤6
氧指數（%） ≥30
厚度偏差 ±2
2.1.2、耐堿玻璃纖維涂塑網格布（以下簡稱網格布）：其他技術指標見表2。
表2 耐堿玻璃纖維涂塑網格布性能
名稱/項目 標準網 加強網
網孔尺寸 5.0×5.0 5.5×5.5
經向強度（N） ＞1300 ＞2200
緯向強度(N) ＞900 ＞2500
面密度（g/m2） 160±10 500±10
2.1.3、粘接劑及保護層砂漿
與砂漿板粘結強度（14d）：＞1.0MPa
與聚苯板粘結強度（14d）：＞0.1Mpa（或聚苯板破壞）
抗?jié)B性(1.0Mpa,6h)：無滲漏
初期抗裂性：150mmx300mm水泥石棉板抹3mm砂漿，放入30℃，3m/s風洞吹6h無裂縫
凍性能：（-25±2℃ 18h,20±2℃ 6h）為一循環40個循環強度損失<15%
抗壓強度（28d）：＞15MPa
抗折強度（28d）：＞5MPa
用來粘接聚苯板的“粘接砂漿”和保護層的“抗裂砂漿”均以廊坊興達新型保溫材料有限公司研制并生產的膠粘劑為基料，以其專用膠粉、細沙配制而成。
2.1.4、其他：
機械固定件采用ф8㎜—ф10㎜聚乙烯脹塞，鍍鋅木螺絲，長度根據設計要求確定；也可采用性能可靠的尼龍脹拴固定件。
2.2 工 具
電熱絲切割器、手鋸、壁紙刀、螺絲刀、剪刀、掃帚、鋼絲刷、墨斗、開刀、棕刷、粗砂紙、電動攪拌機、沖擊鉆、抹子、壓子、陰陽角抿子、 托線板、2m靠尺等。2.3 施 工 條 件
2.3.1、外墻和外門窗口施工及驗收完畢，基面達到《建筑工程質量檢驗評定標準》（GBJ301-88）中第五章第三節“混凝土工程”中對多層大模或第六章第一節“砌磚工程”中對清水墻的要求。2.3.2、外墻上的爬梯、電源、電視進戶孔和預埋件應提前安裝好，空調孔預留。
2.3.3、操作地點環境溫度和基地溫度不低于5℃，風力小于5級。雨天禁止施工。
三、施 工 工 藝
3.1 施工流程
材料及工具準備/(基面處理－→彈線)－→安裝首層托架－→預粘板塊邊網格布條/配粘結劑－→粘貼聚苯板－→鉆孔及安裝固定件（高層及中高層）－→清理嵌縫－→聚苯板打磨平整－→裝飾件安裝－→特殊部位處理/配底層砂漿－→抹底層砂漿－→貼網格布/配面層砂漿－→抹面層砂漿－→找平修補－→變形縫塞填發泡聚乙烯圓棒－→填嵌縫膏－→涂面層涂料－→驗收3.2 施工要點
3.2.1 新建工程的結構墻體基面必須清理干凈，并檢驗墻面平整度和垂直度。用2m靠尺檢查，最大偏差不大于5mm，超差部分應剔鑿或用水泥砂漿修補平整。對舊房節能改造，應徹底清理不利于粘貼聚苯板的原外墻面層，用水泥砂漿修補缺陷，加固找平。3.2.2 根據圖紙要求，在經平整處理的外墻面上沿散水標高用墨線彈出散水及勒腳水平線；當需設置系統變形縫時，應在墻面相應位置彈出變形縫及其寬度線，標出聚苯板粘貼位置。
3.2.3 若首層外保溫墻面粘貼面磚，宜在散水上側安裝角鋼托架。
3.2.4 安裝聚苯板：
1、聚苯板切割：用電熱絲切割器或其他專用工具切割，對角線誤差±2mm，按實際需要的尺寸加工。尺寸允許偏差為±2mm，大小面垂直。
2、粘接劑配制：按配合比用電動攪拌器配制粘結砂漿，一次配制量以45分鐘內用完為宜。
3、變形縫線兩側的聚苯板上預貼250mm寬包底網格布。
4、在聚苯板板面四周涂抹一圈粘接劑，寬50mm，厚10mm，側面留30mmX50mm寬排氣口；板心按梅花形布設粘接點，間距150mm-200mm，直徑100mm。粘接砂漿的涂抹面積與聚苯板面積之比首層不小于40%，其他樓層不小于30%。
5、抹完粘接劑后，立即將板立起就位粘貼，粘貼時應輕揉、均勻擠壓，并隨時用托線板檢查垂直平整。板與板擠緊，碰頭縫處不抹粘接劑。粘貼聚苯板應做到上下錯縫，每貼完一塊板，應及時清除擠出的粘接劑，板面不留間隙，如出現間隙，應用相應寬度的聚苯板填塞。
6、在外墻轉角部位，上下排聚苯板間的豎向縫應為垂直交錯連接，保證板材安裝的垂直度。
聚苯板接縫不平處應用粗砂紙或其他打磨工具磨平，然后再將整個聚苯板打磨一遍，粗砂紙應襯有平整板材，打磨動作宜為輕柔的圓周運動，磨平后應用刷子或壓縮空氣將碎屑清理干凈。
7、若設計有要求，可在聚苯板上拉出裝飾縫。
3.2.5 安裝固定件：（高層或中層用）在貼好的聚苯板上用沖擊鉆鉆孔，孔洞深入墻基面不小于30mm，數量為每平米4-5個，但每一單塊聚苯板不少于1個，用ф8-ф10聚乙烯脹塞把聚苯板固定在墻體上，木螺絲擰到與聚苯板面平。
3.2.6 抹聚合物砂漿保護層：
1、按要求配制抹面砂漿。
2、在實際要求的變形縫處固定分隔條，分隔條寬度同變形縫寬度，厚度應比砂漿保護層厚度大10cm左右，以便嵌入聚苯板間的變形縫內。分隔木條固定的高度根據砂漿保護層厚度確定（即面層砂漿表面與分隔條表面齊平）。分隔條必須保持橫平豎直。
3、用抹子在聚苯板表面均勻涂抹一道抹面砂漿（面積略大于一塊網格布范圍），立即將網格布?jí)喝肷皾{中，網布應平整無褶皺。
4、網格布應自上而下沿外墻一圈一圈鋪設。
5、門、窗洞口四角如不靠變形縫，沿45。方向各加一層300mm×200mm網格布進行加強，加強網位于大面網格布下面。
6、網格布左右搭接寬度不小于80mm，上下搭接寬度不小于60mm，在陽角處還需局部加鋪寬400mm網格布一道。
7、變形縫處網格布應斷開，但裝飾縫處網格布不得搭接和斷開。
3.2.7 面層涂料施工
四、主 要 建 筑 構 造 做 法
4.1 勒腳部位
4.1.1 用墨盒彈出散水以上2.4m的高度線。4.1.2 裁剪窄幅標準網布，長度視翻包聚苯板端需要的長度而定。
4.1.3 在基層墻體勒腳底部涂抹高度為65mm的粘接砂漿，將窄幅標準網布的一端65mm壓入膠漿內，另一端甩出備用，并注意保持其清潔。
4.1.4 在聚苯板的背后按前述方法，涂抹粘接砂漿，并立即將其壓入墻上，然后用抹子輕輕敲擊，使其與墻面牢固粘結。
4.1.5 按前述方法，在勒腳范圍內鋪設加強網布。
4.1.6 在翻包部位的聚苯板的底部和側面涂抹抹面砂漿，將預先甩出的窄幅標準網布沿板厚翻轉，并壓入抹面膠漿內。
4.1.7 按上述方法，鋪設標準網布，使其覆蓋在加強網布和翻包的標準網布上，見圖3。4.2 門窗洞口處
4.2.1 門窗洞口角部的聚苯板，應采用整塊聚苯板切割出洞口，不得用碎（小）塊拼接，見圖4。
4.2.2 鋪設網格布時，應在洞口四角處沿45度方向貼補一塊標準網布（200mm×300mm），以防止角部開裂
4.2.3 如前所述，沿洞口邊涂抹寬度為60mm，厚度為2mm的粘結砂漿，將窄幅網布的一端60mm壓入砂漿內，另一端甩出如同勒腳部位進行翻包。
4.2.4 按前3.2.6所述方法，鋪設標準網布，使其覆蓋在翻包的標準網布上。
4.3 系統變形縫處
4.3.1 系統變形縫應按上述方法翻包標準網布，系統變形縫處兩側聚苯板間的最小距離應為20mm。4.3.2 系統變形縫應采用聚氨酯、硅酮或丙烯酸類密封膏填充，使用前密封膏需作與保溫系統的匹配試驗。
4.4 裝飾件的施工
4.4.1 裝飾件凸出墻面時：（1）在粘貼上墻經靜置養護后的聚苯板上，用墨盒彈線的方法，在板面上畫出裝飾件的位置。
（2）在裝飾件及其對應的聚苯板上均勻涂抹一層砂漿，并用標準網布將裝飾件包住，按設計要求粘貼到聚苯板上。
4.4.2裝飾件凹進墻面時：
（1）在粘貼上墻經靜置養護后的聚苯板上用墨盒彈線的方法，在板面上畫出裝飾件的位置。
（2）利用開槽器按設計要求在聚苯板面上切出凹線條，凹槽處聚苯板的實際厚度不得小于20mm。
（3）在凹槽內及凹槽周側65mm范圍內，涂抹一層砂漿，然后壓入標準網布
5、質 量 標 準
5.1 保證項目
5.1.1 聚苯板、網格布的規格和各項技術指標，粘接劑、聚合物砂漿的配制原料的質量，必須符合本規程及有關標準的要求。檢驗方法： 檢查出廠合格證或進行復檢。
5.1.2 聚苯板必須與墻面粘結牢固，無松動或虛粘現象。
檢查數量：按樓每20m長抽查一處（每處3米），但不少于3處。
檢驗方法：觀察和用手推拉檢查。
5.1.3 聚合物水泥砂漿與聚苯板必須粘結牢固，無脫層、空鼓。面層無爆灰和裂縫。
檢查數量：同5.1.2。
檢查方法：用小錘輕擊和觀察檢查。
5.2 基本項目
5.2.1 每塊聚苯板與墻面的粘結面積，首層不得小于40%，其他層不得小于30%。檢查數量：按樓層每20m長抽查一處，但不少于3處，每處檢查不少于2塊。
檢驗方法：尺量檢查取其平均值。
注：檢驗應在粘結劑凝結前進行。
5.2.2 聚乙烯脹塞尖全部進入結構墻體，木螺絲進入脹塞長度應不小于30mm。
檢查數量：同5.2.1。
檢驗方法：退出木螺絲，觀察檢查。
5.2.3 聚苯板碰頭縫不抹粘結劑。
檢查數量：同5.2.1。
檢驗方法：觀察檢查。
5.2.4 網格布應橫向鋪設，壓貼密實，不能有空鼓、皺褶、翹曲、外露等現象，搭接寬度不得小于100mm，上下不得小于80mm。
檢查數量：同5.2.1。
檢驗方法：觀察及尺量檢查。
5.2.5 聚合物水泥砂漿保護層總厚度應控制在2-3mm，首層不大于5mm。
檢查數量：同5.2.1。
檢驗方法：尺量檢查。
注：檢驗應在砂漿凝結前進行。
六、成 品 保 護 措 施
6.1 施工中各專業工種應緊密配合，合理安排工序，嚴禁顛倒工序作業。6.2 對抹完聚合物水泥砂漿的保溫墻體，不得隨意開鑿孔洞，如確實需要，應在聚合物水泥砂漿達到設計強度后方可進行，安裝物件后其周圍應恢復原狀。
6.3 禁止重物撞擊墻面。
七、其 他 注 意 事 項
7.1 各種材料應分類存放并掛牌標明材料名稱，不得用錯，聚苯板自生產日起蒸汽養護48小時或自然存放40d方準上墻。7.2 暑天施工時，應適當安排不同作業面的作業時間，早晚做陽面，暴曬時做陰面，盡量避開日光暴曬時段。
7.3 網格布裁剪應盡量順經緯線進行。
7.4 配制粘結砂漿和抹面砂漿宜用電動攪拌器，用畢清理干凈。
