為取得更好的防火隔熱效果，滿足現代建筑防火需求，朝欽(集團)節能經多年研發，正式推出各項性能更優的A級防火保溫板材——石墨改性水泥基保溫板。

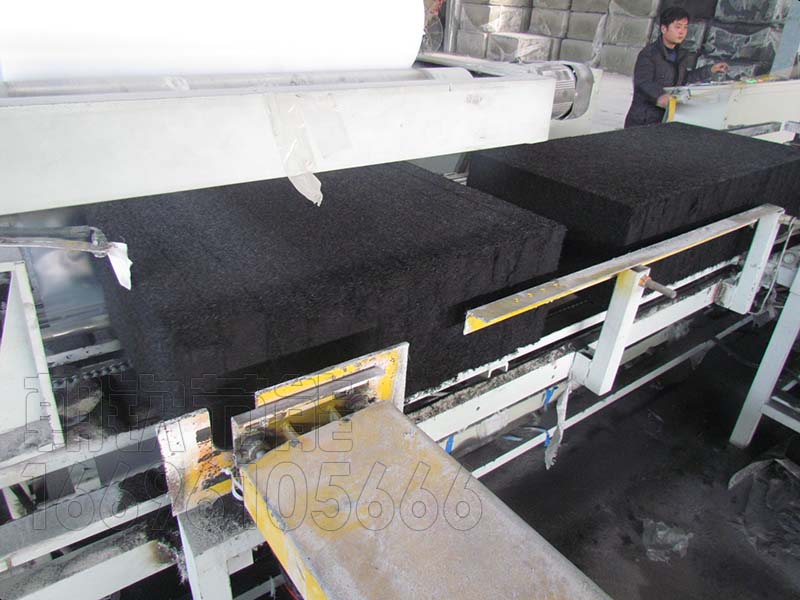

石墨改性水泥基保溫板，也叫作“碳硅板，CS板，CS碳纖維硅質防火保溫板”，是以水泥基膠凝材料、活性礦物材料、纖維增強材料、成孔材料、外加劑和水等為主要原料，摻加石墨、納米級超輕多孔材料、調孔材料等改性組份，經攪拌、澆注成型、養護、切割、表面增強及防水處理等工藝制成的無機復合保溫板材。
該新型材料可直接用于工業與民用建筑的墻體、屋面和地面保溫工程、復合墻體材料、免拆保溫模板、建筑外墻保溫系統保溫層、屋面保溫系統、外墻保溫系統防火隔離帶、建筑自保溫冷熱橋處理、建筑外圍護墻體保溫工程、免拆復合保溫模板板芯材料、保溫裝飾一體化芯材、防火門門芯等領域。
研發背景
一直以來中國的保溫市場上90%的保溫材料都是有機的保溫材料，它的保溫效果很理想，但是在防火性能上欠佳，且防護不善，導致了工地大火頻發，如南京中環國際廣場、哈爾濱經緯360度雙子星大廈，上海公寓樓，央視電視臺大樓等相繼發生建筑外墻保溫材料火災，造成嚴重人員傷亡和財產損失，建筑易燃可燃外保溫材料已成為一類新的火災隱患。 隨著公安部65號文件的發布，大家都在尋找一種防火保溫材料及一種防火辦法來改善這種局面，在這種情況下極大的推動了A級保溫材料及建筑節能與結構一體化的發展。
在A級防火保溫材料市場出現如酚醛板，無機板，無機保溫砂漿，發泡水泥板，云質板，滲透板，真金板，巖棉板等等，在市場上的應用過程中也出現了這樣那樣問題，通過這幾年應用有的逐漸淘汰出局，現在市場還有巖棉板，無機漿料，發泡水泥板在使用。這些產品在應用中來也有致命的弱點，比如巖棉：吸水膨脹，脫落，現已出現有的地方已經禁止使用，無機漿料也是脫落，保溫效果差也有地方禁止使用，發泡水泥板在使用過程中也出現導熱系數高，吸水，容重大等缺點。大家對保溫材料市場真是一籌莫展，在這個背景下我們朝欽集團研發人員在發泡水泥板基礎上進行改良，通過三年努力，在中國建材研究總院，河南理工大學，廣州大學，南京工業大學大力支持下，研發出了一種新型的保溫材料石墨改性水泥基保溫板。它既規避發泡水泥板缺陷、避免巖棉脫落、還有有機保溫材料優點。在南方可以代替無機漿料，在北方可以代替巖棉，是一種理想的保溫材料。
產品發展
- 河南省建設廳鑒定批準授予朝欽集團產品「石墨改性水泥基保溫板(碳硅板)」科學技術成果鑒定證書。
- 順利通過國家檢驗報告
- 發布相關企業標準《石墨改性水泥基保溫板(碳硅板)外墻外保溫系統施工技術規程》。
- 中國住房和城鄉建設部科技與產業化發展中心對石墨改性水泥基保溫板(碳硅板)進行評估，獲批建設行業科技成果評估證書
- 被列為2018年全國建設行業科技成果推廣項目。
- 中國建筑材料科學研究總院領導和行業內專家領導蒞臨指導
- 「CS碳纖維硅質防火保溫板及其制作方法」專利申請通過。
- 《石墨改性水泥基保溫板》(碳硅板)T/CSTM標準正式發布;
- 《一種石墨改性水泥基保溫板外墻外保溫薄抹灰系統施工工藝》專利申請通過。
- 第二次獲評全國建設行業科技推廣證書;
- 石墨改性水泥基保溫板外墻外保溫系統建筑構造》正式下發。

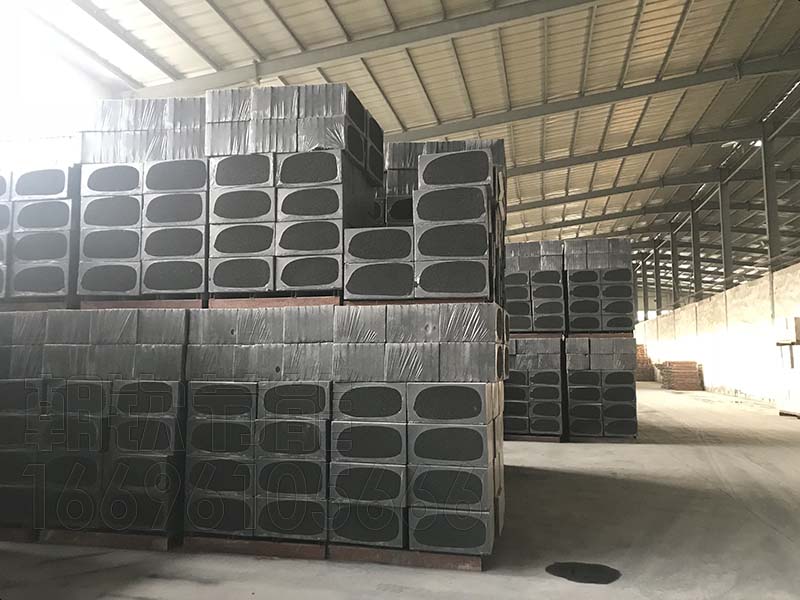

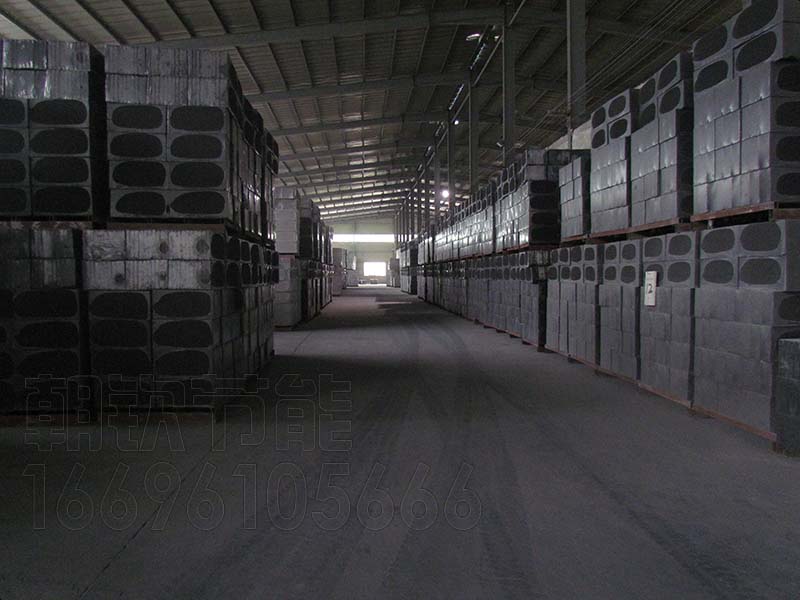

- 截止2021年，該產品已陸續走入數十個建筑工程項目與防火門廠家。
規格參數
石墨改性水泥基保溫板按干表觀密度分為三個型號: I型、 II型和III型。
產品代號、型號、規格尺寸、 標準編號。示例:規格尺寸為600mm x 300mm x 60mm的I型保溫板的標記為:GCP-II 600X 300X60 T/CSTM XXXX-2020
外觀：表面應平整、無裂縫、無缺授掉角、無層裂、無油污。

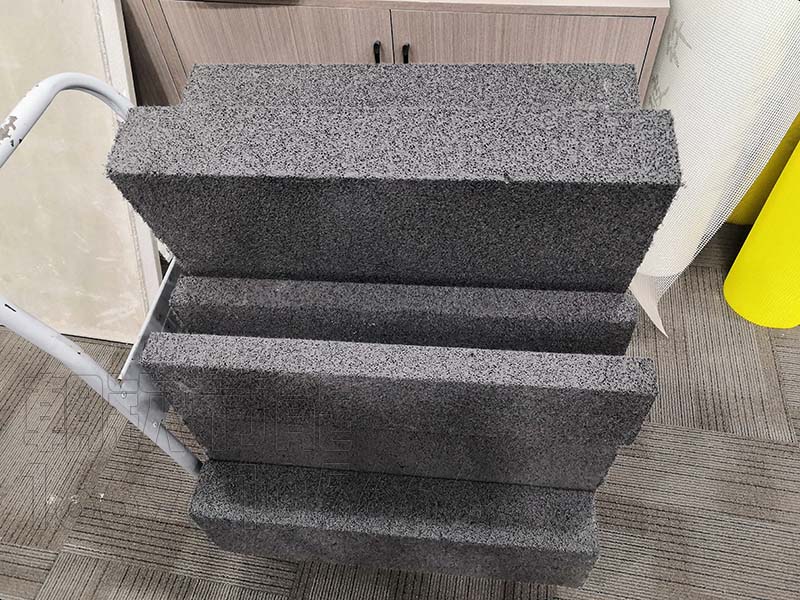

基本尺寸：
| 序號 | 項目 | 單位 | 指標 |
| 1 | 長度 | mm | 600 |
| 2 | 寬度 | mm | 300 |
| 3 | 厚度 | mm | 40、50、60、70、80、90、100 |
注：除了以上厚度指標之外，其他尺寸的厚度均可預制。
性能參數表：
| 序號 | 項目 | 單位 | 指標 | ||
| Ⅰ型 | Ⅱ型 | Ⅲ型 | |||
| 1 | 干表觀密度 | kg/m³ | ≤120 | ≤150 | ≤180 |
| 2 | 導熱系數 | W/（m·K） | ≤0.048 | ≤0.051 | ≤0.055 |
| 3 | 抗壓強度 | MPa | ≥0.20 | ≥0.25 | ≥0.30 |
| 4 | 垂直于板面的抗拉強度 | kPa | ≥50 | ≥60 | ≥80 |
| 5 | 憎水性 | % | ≥98 | ||
| 6 | 體積吸水率 | % | ≤10.0 | ||
| 7 | 干燥收縮值 | mm/m | ≤3.0 | ||
| 8 | 軟化系數 | — | ≥0.80 | ||
| 9 | 燃燒性能 | — | A1級 | ||
產品特點
1、保溫隔熱性好： 比傳統發泡水泥板和發泡陶瓷板導熱系數低1/3，導熱系數低至0.048w/(m.k)，與巖棉板相當;隔熱性能好，可適用于外墻外保溫系統的隔熱保溫材料;
2、不燃性：所有原料均為無機材料，因此產品燃燒性能完全達到A級，用于有防火要求高的外保溫系統、防火隔離帶和其它防火工程;
3、耐老化：該產品完全屬于無機材料，耐久性好，不老化，可與建筑物同壽命;
4、相容性好：與水泥砂漿、混凝土等相容性好，粘接可靠，且熱脹冷縮下不開裂、不變形、不收縮。
5、抗壓強度高：生產中加入碳纖維、硅灰等材料，不但提高了產品整體強度，也增加產品的韌性;

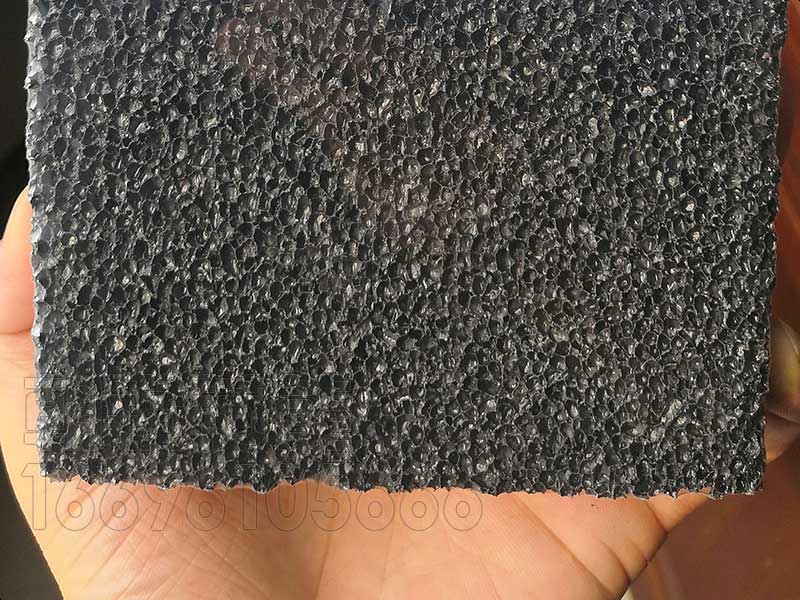

6、吸水率低：閉孔率高，在有機硅防水劑的作用下，吸水率極低。與水泥砂漿、飾面磚等能很好的粘接，外貼飾面磚安全可靠，不受建筑物高度等限制;
7、耐候性好：在惡劣氣候條件下不變形、不老化、不開裂，性能穩定;
8、易施工、環保、無污染。
產品原材料
水泥
通用硅酸鹽水泥應符合GB 175的規定。5.1.2硫鋁酸鹽水泥應符合GB/T 20472的規定。
摻合料
1、磨細礦渣粉、粉煤灰、磨細天然沸石、硅灰、偏高嶺土應符合GB/T 18736的規定。
2、采用其他活性礦 物粉料作摻合料時，應符合國家相關標準規范的要求。
3、摻加工 業廢渣時，廢渣的放射性核素限量應符合GB 6566的規定。
成孔材料
1、泡沫劑應符合JC/T 2199的規定。
2、發泡劑應符合 GB 1616的規定。
外加劑
1、混凝土外加劑應符合GB 8076的規定。
2、防水劑應符合JC/T 474的規定。
3、可再分散乳膠粉應符合 JC/T 2189的規定。
4、纖維素醚應符合 JCT 2190的規定。
纖維增強材料
1、合成纖維應符合GB/T21120的規定。
2、采用其它品種纖維增強材料時，應符合國家相關標準規范的要求。
石墨改性材料
按GB/T 8077規定檢測，固含量應不低于42%，密度為11glcm3-1.30g/cm2，pH值為6.5-9.5。
水
應符合JGJ 63的規定。
