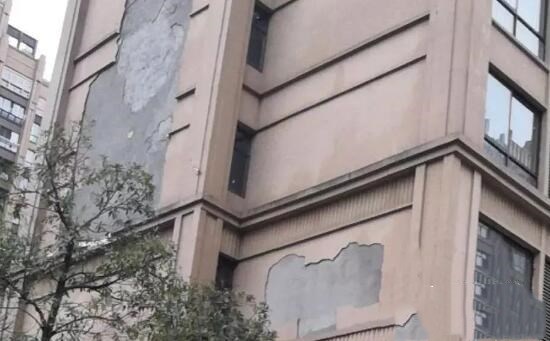

最近經常看到有新聞報道說某某樓盤出現墻體脫落的現象，并發現脫落物竟是一些疑似“泡沫塊”的東西，這讓住戶十分擔心房子的質量問題。就在大家紛紛討論房子安全時，有人就對此提出了疑問——這些泡沫塊到底什么？它們又有著什么樣的作用？
其實，這些脫落的泡沫塊就是我們常說的外墻保溫材料，目前外墻保溫材料品種眾多，質量也是參差不齊，常見的外墻保溫材料有擠塑板，聚苯板，碳硅版，發泡水泥板，巖棉保溫板等。

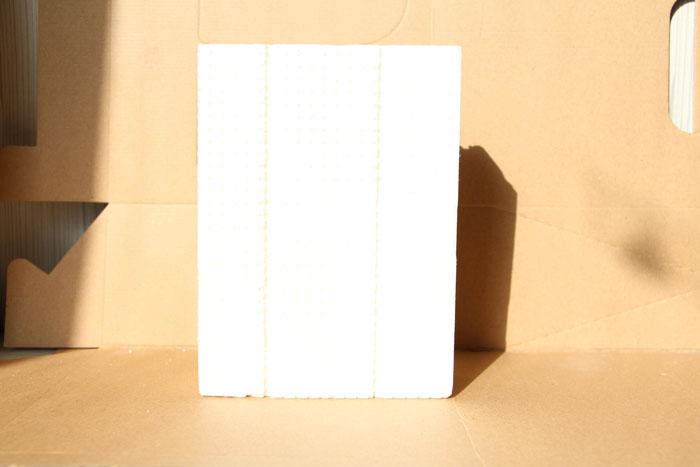

Xps擠塑板

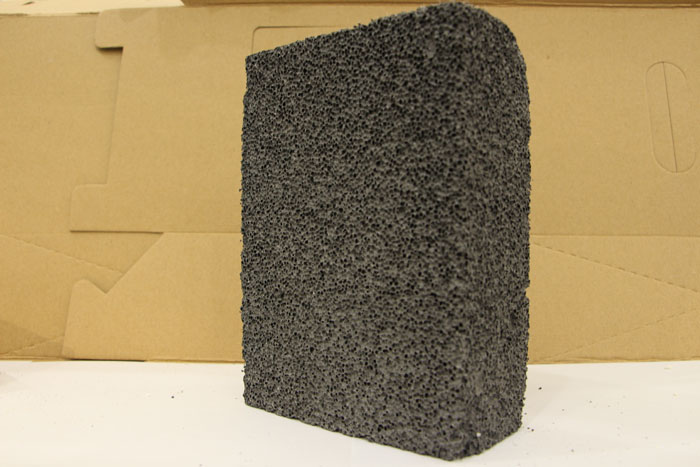

碳硅板但是像上述出現脫落的情況的原因卻是有著很多的可能性。外墻保溫，是由聚合物砂漿、玻璃纖維網格布、阻燃型模塑聚苯乙烯泡沫板(EPS)或擠塑板(XPS)等材料復合而成，所以在施工完畢后一段時間，或經冬夏氣溫循環變化后，因各環節的材料質量問提有可能會出現上述脫落現象。
聚合物粘結砂漿

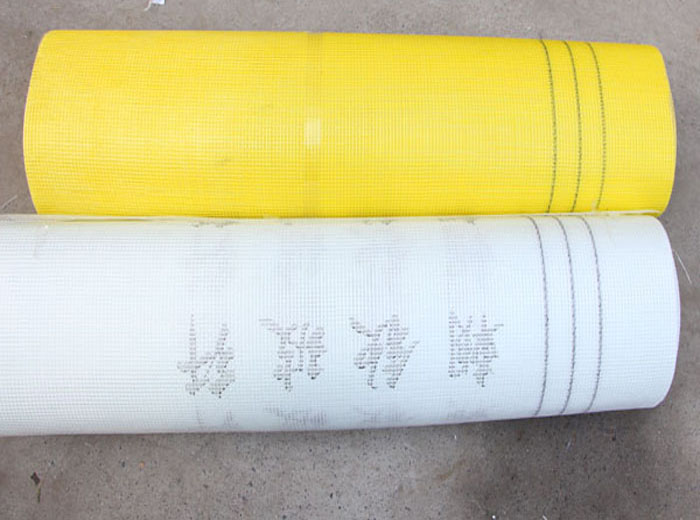

耐堿網格布一般來說會出現三大問題：
一、 保溫層脫落
原因：
1、基層結構因素。框架結構外墻在砼梁柱和砌體接縫處，易發生因砌體變形而造成的保溫層破壞。腳手架洞口等未砌實，形成保溫層局部基層不牢而破壞。外墻裝飾構件固定不牢、移位，形成推拉作用，使保溫層局部空鼓、產生裂紋后長期滲水，最終導致保溫層脫落;
2、抗壓措施不當。保溫板表面荷載過大，或對負風壓抵抗措施采用不合理，如沿海地區或高層建筑外墻采用非釘粘結合的粘結方式，極易使保溫板塊被風壓破壞而空鼓脫落;
3、墻體界面處理不當。除黏土磚墻外，其他墻體均應用界面砂漿處理后再涂抹漿體保溫材料，否則易造成保溫層直接空鼓或界面處理材質失效，形成界面層與主體墻空鼓，連帶形成保溫層空鼓。保溫板表面也需要使用界面砂漿處理，否則也會造成保溫層局部空鼓。
二、 抹面層開裂
原因：
1、材料因素。外墻保溫的保溫板密度應是18~22kg/m3，有些材料廠家會以次充好，采用18kg/m3以下的保溫板，密度不夠，易導致抹面砂漿層開裂;保溫板的自然收縮時間在自然環境中長達60天，由于生產企業資金周轉和成本控制等因素，陳化時間不到七天的保溫板就已上墻，這樣的結果是上墻后的保溫板繼續收縮，粘附再保溫板上的抹面砂漿層被拉裂;
2、施工技術。基層表面的平整度過大，采用黏結劑厚度、多層板、表面打磨找平等調整方法都會導致保溫質量存在缺陷;基層表面的灰塵、顆粒等妨礙粘貼的物質沒有進行界面處理;保溫板粘結面積過小，不符合規范，達不到粘結面積的質量要求;在暴曬或高溫天氣下進行米面砂漿層施工，面層失水過快導致裂縫產生;
3、溫差變化。膨脹聚苯板和抗裂砂漿這兩層材料的導熱系數不同，膨脹聚苯板的導熱系數為0.042W/(m·K)，抗裂砂漿的導熱系數為0.93W/(m·K)，導熱系數相差22倍。夏季太陽直射在抹面砂漿表面時，抹面砂漿表面溫度可達50~70℃，遇突然降雨砂漿面溫度會降至15℃左右，溫差可達35~55℃。這種溫差變化和晝夜溫差、季節氣溫的影響，導致抹面砂漿層發生變形的量差大，容易產生裂縫。
三、 外墻面磚空鼓、脫落
原因：
1、氣溫變化。不同季節和晝夜的溫差變化，使得飾面磚受到三維方向溫度應力的影響，飾面層會產生局部應力集中在縱橫墻體或屋面與墻體的交接處，若是在大面積墻面中部，或者相鄰面磚的局部擠壓，就會引起面磚脫落;
2、材料質量。因為抹面砂漿層變形空鼓，導致面磚大面積脫落;組成的復合墻體由于各層的材料不相容，變形不協調，導致面磚產生位移;外墻的防水措施沒有做到位。導致水分滲入，引起凍融反復凍融循環，造成面磚粘接層破壞，引起面磚脫落;
3、外力因素。一些外力的因素也會導致面磚脫落，比如地基不均勻沉降引起結構物墻體變形、錯位，造成墻體嚴重開裂、面磚脫落;風壓、地震等自然因素也會導致面磚脫落。
以上所述的現象及原因只是眾多因素中最常見的幾個，其中最為關鍵的兩點分別是建筑材料質量和一個施工工藝的規范。
而我們朝欽節能在節能建材行業有著多年的行業經驗，專業致力于外墻保溫系統20年。公司技術實力雄厚，生產的拉毛型擠塑板"、"熱固改性聚苯板(真金板)，發泡水泥板，碳硅板，泡沫混凝土自保溫砌塊，等產品在出廠時就經過了我們質檢部的層層把關，凡發現一絲紕漏均不可出廠，必須將完美的產品送到客戶現場。為此我們朝欽人建立了一套完備的生產質量管理體系，并將量化管理納入到該體系，從產品的研發、生產、質檢、質量測試、銷售直至售后服務，都以嚴謹、求實、科學的敬業精神精心打造讓客戶滿意的產品和服務。
對于生產一線我們執行的都是高標準作業，生產工序可追溯，關鍵崗位上的技術工人都經過嚴格的培訓和考核，在每一個生產環節，都有控制點負責監控，對裝備生產實現了全過程的有效把控，絕不放過任何可能影響客戶運營的質量隱患。
河南朝欽節能建材有限公司主營,A級防火外墻保溫板，發泡水泥保溫板，混凝土自保溫砌塊等墻體保溫材料
